Neue Schaltung für Tomix -Weichen

[Dr. Yellow]

Hallo,

im 1zu160 Forum hat sich Günter König Gedanken gemacht, die Tomixweichen mittels eines selbstgebauten Schaltkreises ohne Verwendung der üblichen Tomixschalter zu schalten. Auch können Lichtschranken oder Reedkontakte (SRK) zum Ansteuern durch fahrende Züge verwendet werden.

Wie ich find eine tolle Sache - vielleicht auch für unsere Module zu verwenden.

Vielleicht tragt Ihr Euch mit ein.

http://www.1zu160.net/scripte/forum/for ... 6424#unten

Gruß Detlef

[Dr. Yellow]

So, hier ist die fertige Schaltung von Günter König zu finden

http://www.1zu160.net/elektrik/kato-wei ... uerung.php

Dieser Baustein vereinfacht die Übersicht der zu stellenden Weichen, da man die Schalter in ein Gleisbildstellpult integrieren kann. Bei den nebeneinander gesteckten Schaltern von Tomix kommt man fix mal durcheinander.
Zudem bietet der Baustein wie schon oben beschrieben eine Ansteuerung durch Gleiskontakte, SRK und Lichtschranke an.

Was meint ihr? Ich bin sehr an fertigen Platinen interessiert.

Gruß Detlef

[94 2105]

Ich bin auch gerade bei dem Problem der Topmixweichen, da ich meine auch nicht mit den Tomix Weichenschaltern schalten möchte.

Die Schaltung von Günter König ist zwar genial, aber für mein Dafürhalten für eine Umpolungsschaltung doch recht kompliziert (also ich sehe bei dem Schaltplan nicht so recht durch ).

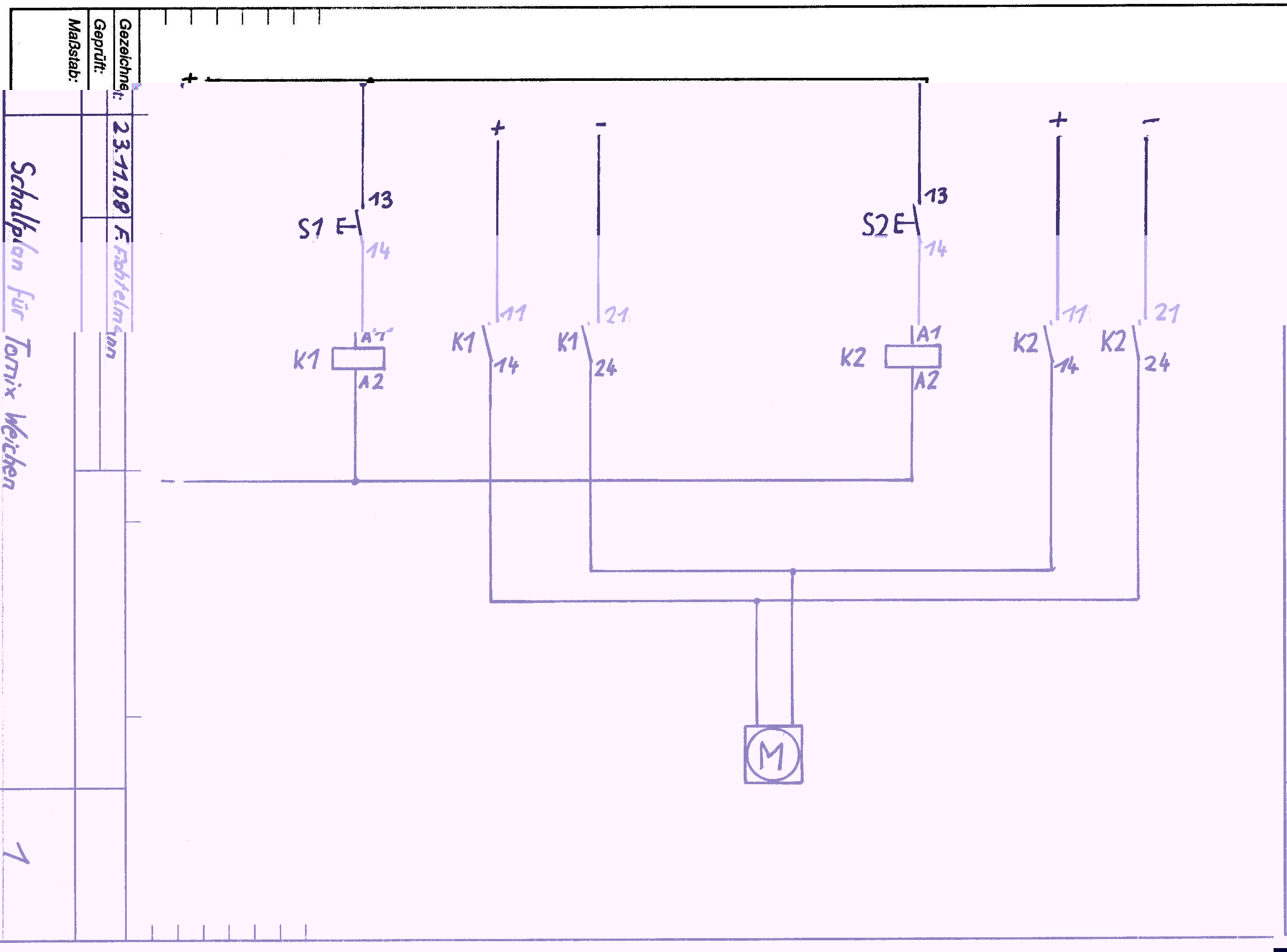

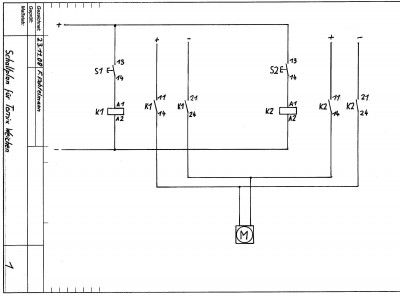

Deshlab im Anhang mal ein Schaltplan von mir. Für die Schaltung einer Weiche bräuchte man nur zwei monostabile Relais mit zwei Schließern oder Wechslern.
Wenn man dann noch eine Rückmeldung für die Weiche haben will brauch man den Schaltplan nur um ein weiteres Relais mit einem Wechsler und den LED`s erweitern (ich kann diesen Plan dann auch noch zeichnen und einstellen).
Alles im allen simpel und sicher.

Mir fällt grad auf das ich die Sperrdioden und eventuelle Widerstände zur Gleichrichtung des Stromes vergessen habe.


Also was meint ihr?

mfg Felix

[railzilla]

Bei deiner Schaltung kannst du die Relais auch ganz Weglassen. Die Schaltung auf 1z160 sorgt dafür das der Strom nicht dauern an der Weiche anliegt. Bei Verwendung eines zweipoligen Tasters erreichst du dasselbe. Du darfst einfach den Taster nicht Stundenlang drücken, dies gilt auch für deine Relaisschaltung. Auch must dafür gesorgt werden das nicht beide Taster gleichzeitig gedrückt werden da sonst ein Kurzschluss entsteht, wie bei de Relaisschaltung auch. Du brauchst einfach einen zweipoligen Umschalter (DPDT) mit Momentkontakt. Da hast du deine ganze Schaltung in einem Taster.

Gruss,
Railzilla

[94 2105]

@ railzilla

Ja sicher gänge das auch mit zweipoligen Tastern, aber diese sind in der Regel relativ teuer und ein Relais kostet ja nicht einmal 1€.
Und als Sicherung, das man nicht beide Taster gleichzeitig Strom auf den Antrieb geben, kann man ja jeweils einen Öffner vor oder hinter den Taster vom anderen Relais legen, so kann es zu keinenm Kurschluss kommen.

mfg

[ika]

Ahoi hoi!

Ich hoffe die Nachricht hier liest noch jemand nach so langer Unterbrechung in diesem Thema. Da ich recht bescheidene Kenntnisse im Bereich Elektrotechnik hab, würd ich gern wissen, welchen Taster oder Schalter (wäre mir lieber) ich benötige um dem Bau von Platinen o. ä. zu umgehen. Mit den Begriffen DPDT und Momentaster hab ich bei Reichelt oder Corad nnich wirklich das passende gefunden. Vielleicht habt ihr ein paar passende Artikelnummern oder Internetseiten. Da geb ich lieber ein paar Euro aus, als mich auch noch im Löten und Elektrotechnik (verbunden mit viel Lehrgeld) zu üben. Vielen Dank für die Antworten.

Mfg

IKA

[railzilla]

Hallo Ika,

Da Ding heisst in deutsch zweipoliger Umschalter, wichtig ist die Ausführung in Tastfunktion da mit Dauerstrom die Weichenspulen zu heiss werden können. Oft wird die Funktion als Tast/Aus/Tast beschrieben.


Hier ein Beispiel von Conrad:
http://www.conrad.de/goto.php?artikel=700391
Der macht das selbe was die Tomix und Kato schalter auch machen.

[shiniji]

Ich werf das mal hier mit rein:

von Cosmic gibts jetzt eine alternative zu den Weichenschaltern von Tomix, wer die ggf. in die Anlage intigrieren will (z.b. an der Vorderseite bei einem Industrianschluss etc.) kann hier fertige Elemente bekommen: http://www.1999.co.jp/eng/10115373

Ist eine gute alternative für die die keine Weichenschalter haben wollen und mit Löten und Bauteilen wenig anfangen können (gibts so einige).

[EVO-X]

Hi Felix,

könntest Du in Dein Schaltplan mal bitte noch einzeichnen was fehlt um eine Rückmeldung zu bekommen?

Wo gibts die Bauteile? Konrad?

Danke

[1822x]

Hallo zusammen,

Hole diesen Threat wieder hervor als Tomix-Neuling und mal eine Verständnisfrage hierzu.

#railzilla

Dein erwähnter zweipoliger Umschalter wäre dieser hier,

https://www.conrad.de/de/p/apem-5547a-5 ... 00391.html

korrekt?

Beispiel anhand einer einfachen Weiche, mit eingebauter Weichenspule. Von dieser Weichenspule gehen zwei Drähte ab, mit einem Stecker welcher grundsätzlich in die Tomiy-Weichenschaltbox gesteckt wird. Nachdem dies ja umgangen werden soll mittels zweipoligem Umschalter. werden die beiden Drähte mit diesem verbunden. Woher kommt der erforderliche 12V Strom zum Umschalter? Einfachen Trafo?

Und die Grundstellung des Schalters wäre dann mittig, also "AUS"?
Mit "EIN_L" wird die Weiche links und mit "EIN_R" die Weiche nach rechts gestellt?
Nachdem der Schaltimpuls kurz gehalten werden soll, stellt sich von EIN dieser automatisch wieder selbst auf AUS?

Bei DKW's wären dann zwei Umschalter notwendig?

Sorry blick da iM nicht ganz durch.


#Patrick

ich folgte deinem Hinweis - https://www.1999.co.jp/eng/10115373

Erfahrungen hat schon jemand damit gemacht?
Auch DKW tauglich?

Ich suche eine gute und auch funktionierende Alternative für die Tomix-Weichenschalter, da ich diese nicht digital schalten werde. Jedenfalls ein Preisunterschied der zu überdenken ist bei den beiden Produkten.

Danke im Voraus für Unterstützung.

Gruß Chris
